Geberit Heberglocke für Spülkästen UP120 (Artline) und UP200, UP200Y (Kappa)
48,49 €
inkl. MwSt., kostenloser Versand
Vorrätig
Lieferzeit: 2-3 Werktage
Unser Versprechen:
- Original Markenware
- Schneller Versand mit DHL
- Sichere Zahlungsmethoden
- Partnershop von Spuelkasten-Ersatzteile.de
- Originalartikel von Geberit
- Passend nur für Geberit Unterputz-Spülkasten vom Typ UP120 (Artline), UP200 (Kappa) und UP200Y (Kappa)
- Inkl. Bassin (Korb) und Dichtung
- Einfache Montage über die Revisionsöffnung des Spülkastens. Es müssen keine Fliesen entfernt werden
Montagehinweise:
- Das gelieferte Ablaufventil besteht aus zwei Teilen: die Heberglocke und das sogenannte Bassin. Bei Auslieferung stecken beide Teile ineinander. Vor Montage müssen die beiden Teile voneinander getrennt werden. Siehe Bild unten.
- Das alte Bassin (Korb) welches ganz unten im Spülkasten sitzt, muss auch ausgetauscht werden.
Lieferumfang:
- Geberit Heberglocke (Ablaufventil) mit vormontierter Dichtung
- Korb (Bassin) mit vormontierter Dichtung
Sehr wahrscheinlich haben Sie vergessen, das Bassin vor der Montage von der Heberglocke zu trennen. Beachten Sie, dass die Heberglocke (Ablaufventil) im Auslieferzustand im Bassin (Korb) steckt. Ziehen Sie vor der Montage das Bassin von der neuen Heberglocke ab. Entfernen Sie auch das alte Bassin aus dem Spülkasten, indem Sie es nach oben herausziehen. Das Bassin ist ganz unten im Spülkasten eingesteckt (es ist nicht verschraubt).
Das neue Bassin in den Spülkasten einbauen. Es wird ebenfalls nur eingesteckt. Dann die neue Heberglocke in das Bassin einsetzen.
Die Ersatzteile sind nur für die beiden Geberit Spülkästen UP120 (Artline) und UP200 (Kappa) geeignet. Prüfen Sie anhand der nachfolgenden Merkmale, ob Sie überhaupt einen dieser Spülkästen haben. Es müssen beide Merkmale erfüllt sein:
- Abmessung der Drückerplatte: ca. 21 x 14 cm
- Die Schutzplatte muss so aussehen wie auf einem der beiden Bilder:
Wenn Sie sich unsicher sind, oder einen anderen Spülkasten haben, kontaktieren Sie uns mit Fotos Ihres Spülkastens unter mail@gs-ersatzteilservice.de
Die Drückerplatte ist über einen Federmechanismus an einem Halterahmen fixiert. Um den Federmechanismus zu öffnen, schieben Sie die Drückerplatte nach rechts und heben diese gleichzeitig nach oben bzw. vorne ab.

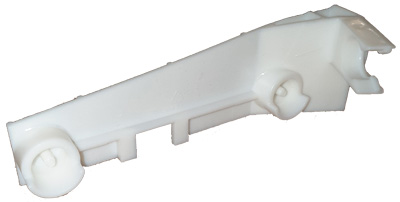

Die Füllventilhalterung für diesen Spülkasten ist nicht mehr lieferbar. Als provisorische Lösung kann man das Füllventil mit einem Kabelbinder fixieren.
Die folgende Abbildung zeigt das alte Modell (grün/weiß), welches durch das gelieferte Nachfolgemodell (blau/weiß) ersetzt wurde.
Sieht die Heberglocke ganz anders aus und/oder ist länger als ca. 305 mm, haben Sie wahrscheinlich einen anderen Spülkasten und benötigen andere Ersatzteile. In diesem Fall kontaktieren Sie uns mit Fotos Ihres Spülkastens unter mail@gs-ersatzteilservice.de
Die Wasserspülmenge für die kleine bzw. große Taste kann an der Heberglocke eingestellt werden. Empfehlung: belassen Sie die Standardeinstellung.
Prüfen Sie nach dem Einbau, ob der Wasserstand im Spülkasten korrekt ist. Sie erkennen den korrekten Wasserstand an einer Markierung im Spülkasten. Beachten Sie außerdem, dass der Überlauf der Heberglocke zur Wasserhöhe im Spülkasten um mindestens 2 cm differiert. Falls eine Korrektur erforderlich ist, drehen Sie hierzu die Spindel am Füllventil:
- Drehung im Uhrzeigersinn = mehr Wasser / höherer Wasserstand
- Drehung gegen den Uhrzeigersinn = weniger Wasser / niedrigerer Wasserstand
Diese Einstellung am Füllventil hat übrigens nichts mit der Spülmenge zu tun. Denn die Spülmenge wird durch die Einstellung an der Heberglocke bestimmt bzw. ob man die kleine oder große Taste betätigt.
Senden Sie eine Mail an mail@gs-ersatzteilservice.de. Damit wir schnell und konkret helfen können, ist es wichtig, dass wir sehen, welchen Spülkasten Sie haben. Senden Sie hierfür bitte folgende drei Bilder Ihres Spülkastens mit: Drückerplatte Schutzplatte Revisionsöffnung des Spülkastens
| Gewicht | 340 g |
|---|---|
| Passend für: | Geberit Spülkästen mit folgenden Nummern: 109.200.00.1, 109.202.00.1, 109.210.00.1, 110.204.00.1, 110.205.00.1, 110.220.00.1, 110.227.00.1, 110.229.00.1, 110.230.00.1, 110.250.00.1, 110.255.00.1, 111.189.00.1, 111.220.00.1, 111.222.00.1, 111.223.00.1, 111.230.00.1, 111.240.00.1, 111.242.00.1, 111.244.00.1, 111.253.00.1, 111.256.00.1, 111.270.00.1, 111.272.00.1,111.277.00.1, 111.280.00.1, 111.290.00.1, 111.291.00.1, 111.293.00.1, 111.294.00.1, 111.295.00.1, 115.228.11.1 115.228.21.1, 115.228.46.1, 115.240.KH.1, 115.240.KJ.1, 115.240.KN.1, 115.260.11.1, 115.260.21.1, 115.260.46.1 260.193.00.1, 260.196.00.1, 260.197.00.1, 260.198.00.1, 260.199.00.1, 260.240.00.1, 260.241.00.1, 260.248.00.1, 260.249.00.1, 260.251.00.1, 260.252.00.1, 260.253.00.1, 260.255.00.1, 260.261.00.1, 260.262.00.1, 260.263.00.1 440.220.00.1, 440.222.00.1, 440.225.00.1, 440.226.00.1, 461.220.00.1, 461.230.00.1, 461.231.00.1, 461.240.00.1, 461.242.00.1, 461.245.00.1, 461.247.00.1, 461.320.00.1, 461.330.00.1, 461.331.00.1 880.621.00.0, 880.913.00.0, 880.915.00.0, 882.027.00.0, 882.029.00.0, 882.051.00.0 882.052.00.0, 883.028.00.0, 883.211.00.0, 883.225.00.0 964.832.00.0 (00), 964.895.00.0 (01), 964.895.00.0 (03), 964.896.00.0 (00), 994.425.00.0, 994.709.00.0, 994.709.00.0 (01) UP100, UP100Y, UP200, UP200Y |
| Hersteller: | Geberit Vertriebs GmbH, Theuerbachstr. 1, 88630 Pfullendorf, Deutschland,sales.de@geberit.com |
